linux bridge构建vlan隔离环境

最近在学习vlan相关知识，便在虚拟机环境下构建了该环境，收获满满，记录如下

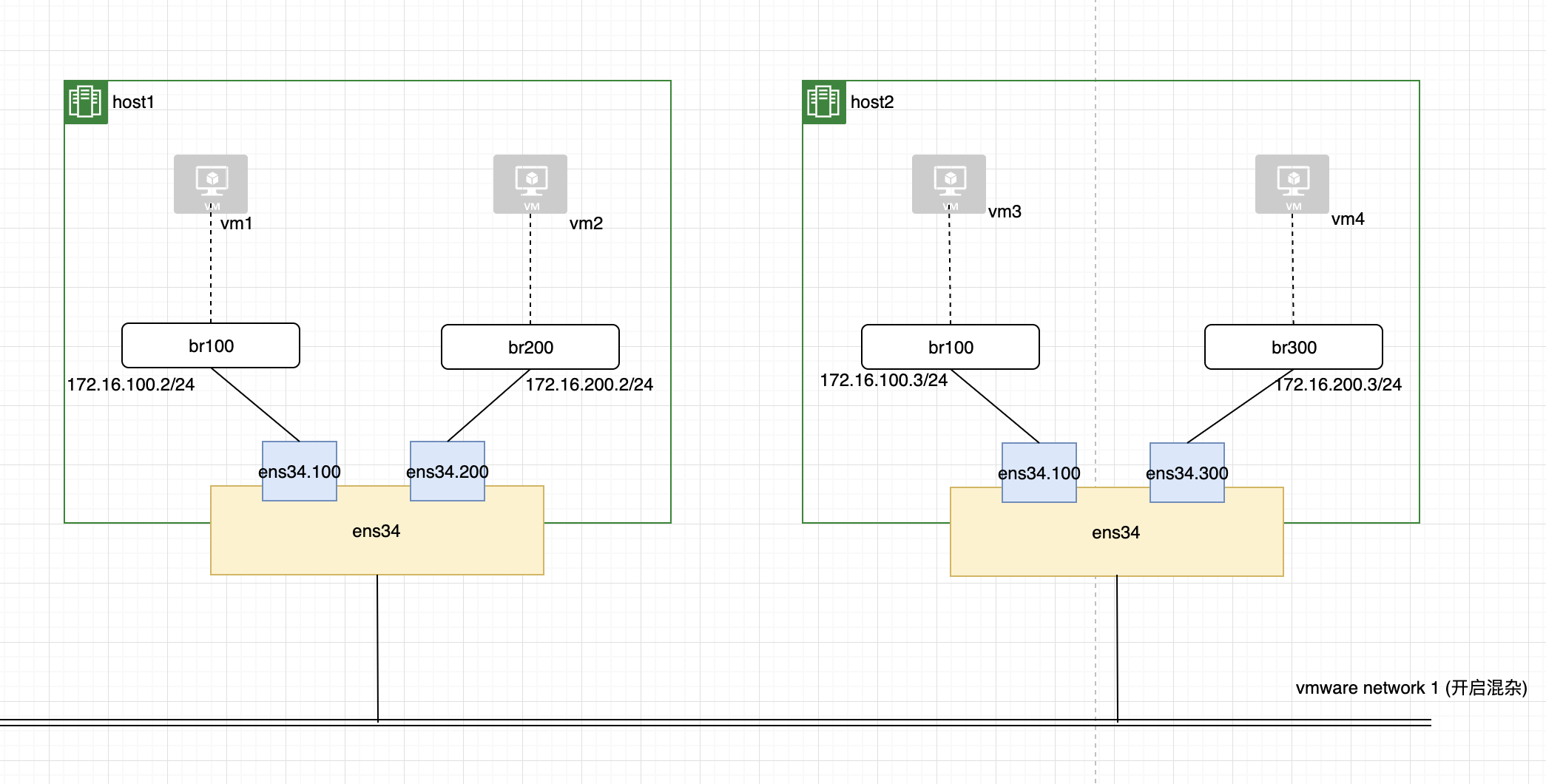

环境逻辑图：

image-20220326173322399

环境软件：vmware Fusion （笔记本），创建“network1 ” host网络，开启混杂模式

虚拟机host1 ：centos7，网卡 ：ens34；创建vlan100、vlan200

虚拟机host2 ：centos7，网卡 ：ens34；创建vlan100、vlan300

两个虚拟机中分别还有一张网卡用于访问internet，对于本实验关系不大，没有画出。

实验目的

  1. host1虚拟机中br100 网络 与host2虚拟机中br100网络互通（即实现vm1与vm3互访，介于笔记本配置问题本次没有起虚拟机）

    172.16.100.2 <—->172.16.100.3

  2. host1虚拟机中br100 网络 与host2虚拟机中br100网络不可达

    172.16.200.2 <–/–>172.16.200.3

配置过程

虚拟机host1

安装与使用bridge-utils：

1
$ yum install brige-utils

创建网桥br100，配置ip 172.16.100.2/24

1
$ vi /etc/sysconfig/network-scripts/ifcfg-br100
1
2
3
4
5
6
DEVICE=br100
ONBOOT=yes
IPADDR=172.16.100.2
NSTMASK=255.255.255.0
BOOTPROTO=static
TYPE=Bridge

创建网桥br200，配置ip 172.16.200.2/24

1
$ vi /etc/sysconfig/network-scripts/ifcfg-br200
1
2
3
4
5
6
DEVICE=br200
ONBOOT=yes
IPADDR=172.16.200.2
NSTMASK=255.255.255.0
BOOTPROTO=static
TYPE=Bridge

创建vlan100，并绑定br100，编辑网卡配置文件/etc/sysconfig/network-scripts/ifcfg-ens34.100

1
2
$ cp /etc/sysconfig/network-scripts/ifcfg-ens34 /etc/sysconfig/network-scripts/ifcfg-ens34.100
$ vi /etc/sysconfig/network-scripts/ifcfg-ens34.100
1
2
3
4
5
6
7
8
DEVICE=ens34.100
ONBOOT=yes
BOOTPROTO=none
TYPE=Ethernet
VLAN=yes
#IPADDR=172.16.100.1
#NETMASK= 255.255.255.0
BRIDGE=br100

同理创建vlan200，并绑定br200，编辑文件/etc/sysconfig/network-scripts/ifcfg-ens34.200

1
2
3
4
5
6
7
8
DEVICE=ens34.200
ONBOOT=yes
BOOTPROTO=none
#IPADDR=172.16.200.1
#NETMASK= 255.255.255.0
TYPE=Ethernet
VLAN=yes
BRIDGE=br200

重启网络

1
$ service network restart

创建vm1，vm2，分别挂载到br100，br200上 （本次实验没创建，配置低，内存不够），命令如下，需开启VT-x：

1
2
3
4
5
6
7
8
$ virt-install \
--virt-type=kvm \
--name=vm1 \
--vcpus=2 \
--memory=2048 \
--location=~/disk/CentOS-7-x86_64-DVD-1810.iso \
--disk path=~/vms/centos7.qcow2,size=15,format=qcow2 \
--network bridge=br100 \

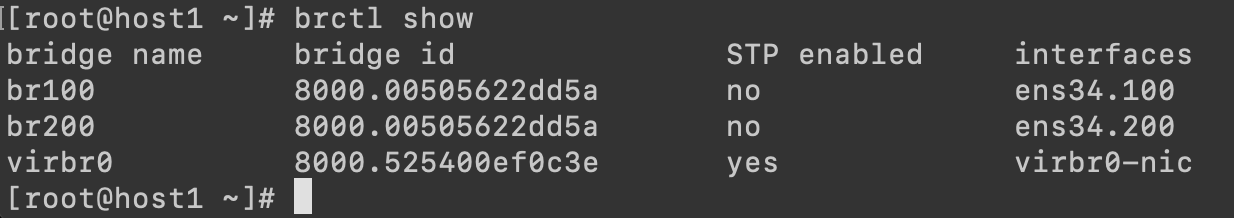

查看网桥状态（如创建vm会看到 虚拟机interface）

image-20220326180101326

虚拟机host2

安装与使用bridge-utils：

1
$ yum install brige-utils

创建网桥br100，配置ip 172.16.100.3/24

1
$ vi /etc/sysconfig/network-scripts/ifcfg-br100
1
2
3
4
5
6
DEVICE=br100
ONBOOT=yes
IPADDR=172.16.100.3
NSTMASK=255.255.255.0
BOOTPROTO=static
TYPE=Bridge

创建网桥br300，配置ip 172.16.200.3/24

1
$ vi /etc/sysconfig/network-scripts/ifcfg-br200
1
2
3
4
5
6
DEVICE=br300
ONBOOT=yes
IPADDR=172.16.200.3
NSTMASK=255.255.255.0
BOOTPROTO=static
TYPE=Bridge

创建vlan100，并绑定br100，编辑网卡配置文件/etc/sysconfig/network-scripts/ifcfg-ens34.100

1
2
$ cp /etc/sysconfig/network-scripts/ifcfg-ens34 /etc/sysconfig/network-scripts/ifcfg-ens34.100
$ vi /etc/sysconfig/network-scripts/ifcfg-ens34.100
1
2
3
4
5
6
7
8
DEVICE=ens34.100
ONBOOT=yes
BOOTPROTO=none
TYPE=Ethernet
VLAN=yes
#IPADDR=172.16.100.1
#NETMASK= 255.255.255.0
BRIDGE=br100

创建vlan300，并绑定br300，编辑文件/etc/sysconfig/network-scripts/ifcfg-ens34.300

1
2
3
4
5
6
7
8
DEVICE=ens34.300
ONBOOT=yes
BOOTPROTO=none
#IPADDR=172.16.200.1
#NETMASK= 255.255.255.0
TYPE=Ethernet
VLAN=yes
BRIDGE=br300

重启网络

1
$ service network restart

创建vm3，vm4，分别挂载到br100，br300上 （本次实验没创建，配置低，内存不够），命令如下，需开启VT-x：

1
2
3
4
5
6
7
8
$ virt-install \
--virt-type=kvm \
--name=vm1 \
--vcpus=2 \
--memory=2048 \
--location=~/disk/CentOS-7-x86_64-DVD-1810.iso \
--disk path=~/vms/centos7.qcow2,size=15,format=qcow2 \
--network bridge=br100 \

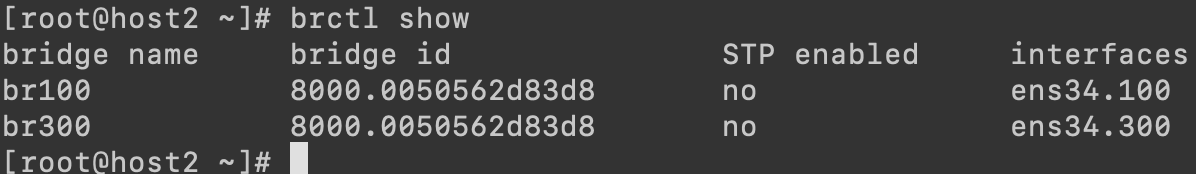

查看网桥（如创建vm会看到 虚拟机interface）

image-20220326180454161

验证

验证1:

host1虚拟机中br100 网络 与host2虚拟机中br100网络互通（同在vlan100，应互通），

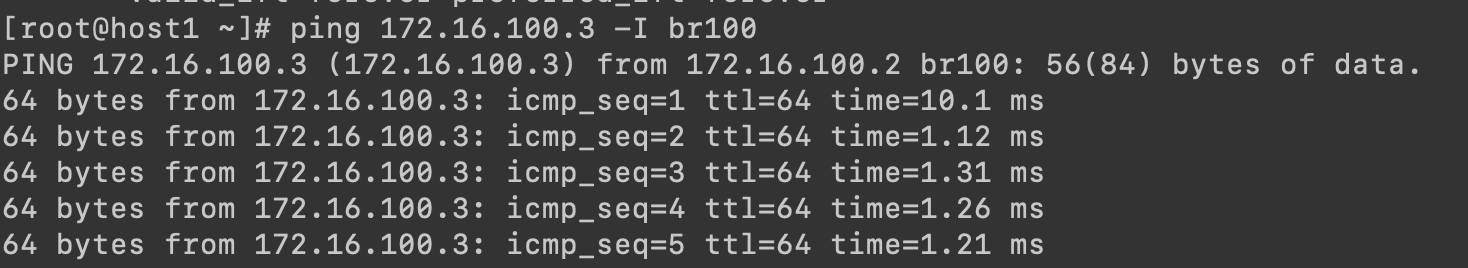

host1 操作如下：可以看到网络互通

image-20220326181334128

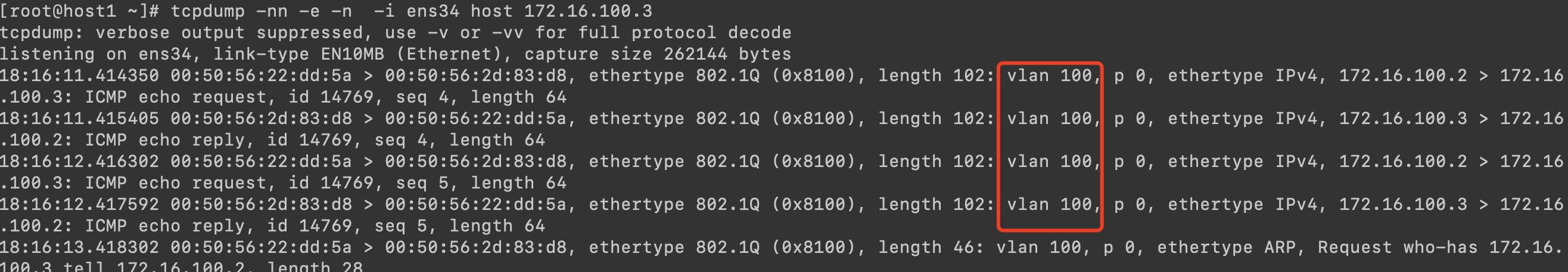

另开终端抓包情况：可以看到经过网卡ens34 携带vlan tag 100

image-20220326181736497

验证2:

host1虚拟机中br200 网络 与host2虚拟机中br300网络通信（不通vlan，理应隔离）

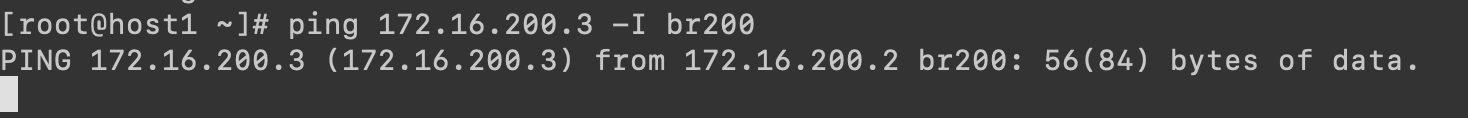

host1 操作如下：可以看到网络不可达

image-20220326182136352

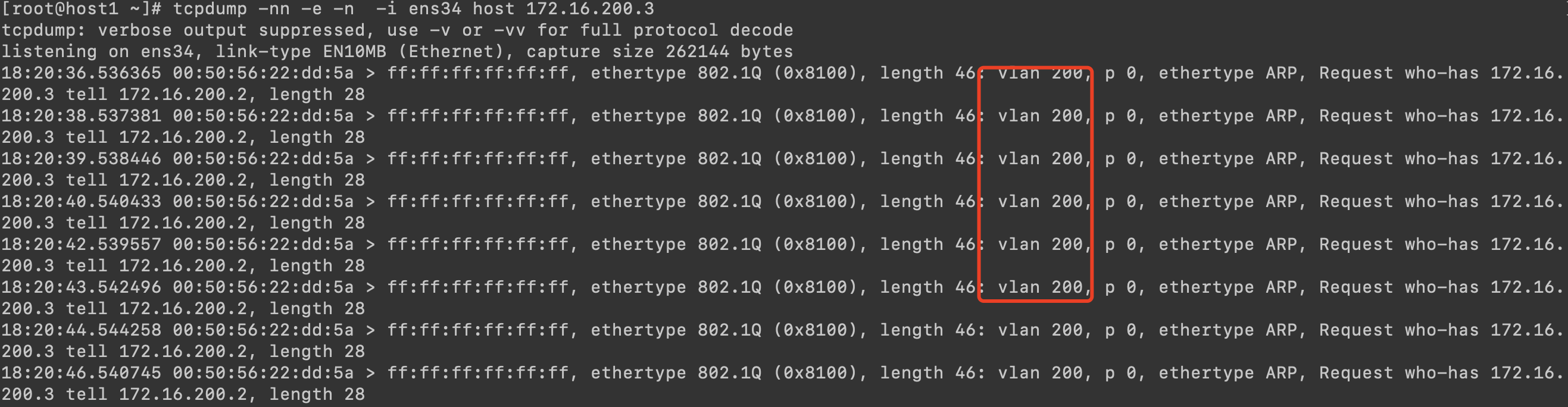

另开终端抓包情况：可以看到ARP协议在vlan200中泛洪

image-20220326182723145

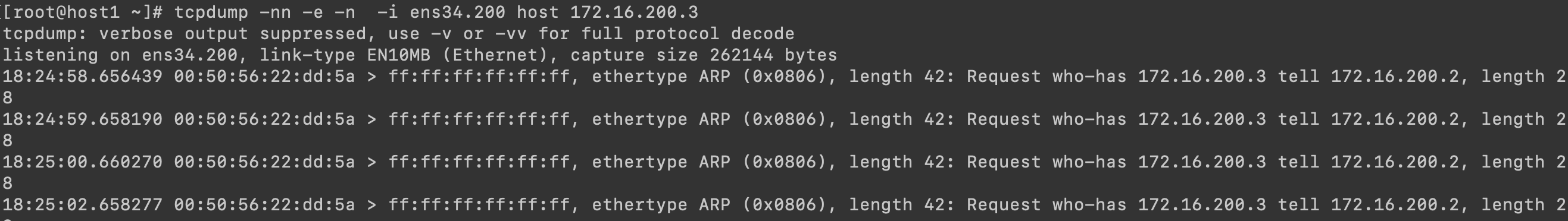

这时，抓经过ens34.200的包，没有携带vlan tag，其实这相当于交换机中的access口，发出流量将tag剥掉，而ens34网卡相当于trunk，携带vlan tag进行传播

image-20220326182819638

结论

  1. 在linux Bridge中可以虚拟媲美物理交换机功能的设备，实现vlan隔离转发
  2. 本环境中ens34 相当于trunk，ens34.100，br100 则可以看做交换机中的access口，流量在ens34 中进出携带valn tag
